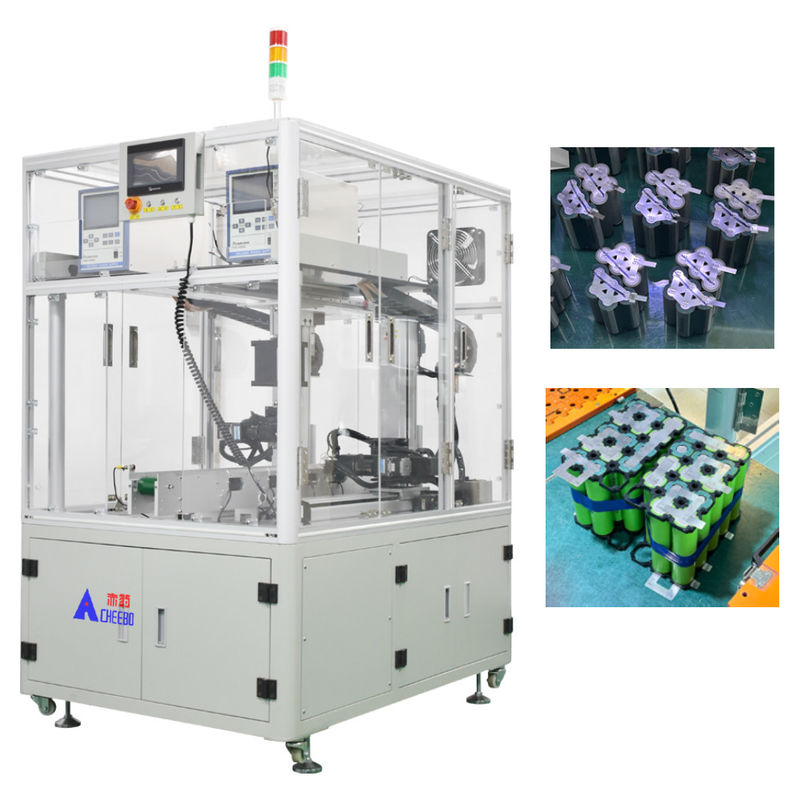

18650 Lithium Battery Pack Spot Welding Machine 8 Axis Precision Control

18650 Bateria de lítio Pack máquina de soldagem de ponto 8 eixo controle de precisão

  • Realçar

    Linha de produção da bateria de lítio 18650

    ,

    Máquina de soldadura 18650 do ponto da bateria

    ,

    Linha de produção da bateria com o eixo oito

  • Nome do produto
    máquina de soldadura frente e verso do ponto da bateria de lítio 8-axis
  • Tipo de solda
    Soldadura de ponto
  • Ajuste de solda da pressão
    Manual
  • Modo de movimento
    Automático contínuo
  • Razão de compra principal
    Versatilidade
  • Aplicação
    Conjunto do bloco da bateria
  • Lugar de origem
    Guangdong, China
  • Marca
    CHEEBO Technology
  • Certificação
    CE certification
  • Número do modelo
    CBMN8-5036
  • Quantidade de ordem mínima
    1 grupo
  • Preço
    NEGOTIABLE
  • Detalhes da embalagem
    Caso de madeira da umidade-prova marinha
  • Tempo de entrega
    5-8 dias do trabalho
  • Termos de pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Habilidade da fonte
    50 grupos/grupos por Semana

18650 Bateria de lítio Pack máquina de soldagem de ponto 8 eixo controle de precisão

18650 Bateria de lítio Pack Máquina de soldadura de ponto 8 Eixo Controle de precisão


Introdução do equipamento



● Soldadora automática de bateria de lítio com cabeça de soldagem rotativa de precisão elétrica de desenvolvimento próprio, que pode ser girada 135° para soldagem,com um diâmetro superior a 50 mm,.


● A soldadora de ponto de bateria de lítio de dois lados CBMN8-5036 pode ser operada independentemente nas plataformas esquerda e direita, e o caminho de soldagem pode ser definido independentemente de acordo com diferentes necessidades de soldagem.


● O soldador spot de bateria de lítio de 8 eixos CBMN8-5036 tem a função de detectar automaticamente se o dispositivo está no lugar ou não.


● Alarme automático de soldagem por sopro e equipamento de falsas soldagens, soldagem automática de reabastecimento de área, ajuste manual de soldagem de reabastecimento de ponto único.


● Instalação da função de reinicialização da origem, ou seja, problemas anormais causados por tempo de inatividade durante a soldagem pontual, você pode voltar manualmente para a origem, ativar o processamento do ponto de ruptura,e soldar a partir da posição de soldadura anterior ao reiniciar.


● Com a função de processamento do ponto de ruptura, se o processo de soldagem por pontos falhar, pode ser reaberto para continuar a soldagem por pontos a partir da última posição de soldagem por pontos,ou introduzir manualmente a posição de soldagem em ponto atual na interface para iniciar a função de continuação automática.


● A tela sensível ao toque de ajuste do equipamento adota o método de arnês de fio flexível, que pode ser esticado e movido para a posição de depuração para depuração,e pode ser fixado na posição fixa durante a produção normal.


● Com função de gestão de pinos de solda, pode controlar a vida útil do pin de solda e o número de vezes em que é usado.


● Pode definir 16 grupos de condições de soldagem por pontos, adequados para soldagem de diferentes materiais.


● Adotar módulo HIWIN, alta precisão, baixo ruído, deslizamento suave e durável.


● Adotar uma estrutura de projeto direta (ou seja, para a frente e para a frente para fora, ou para a frente e para trás para fora), que pode ser conectada diretamente à linha de produção para uso.Pode ser retirado ao lado da linha de produção..


● O equipamento de montagem de baterias de íons de lítio adota tela sensível ao toque LCD de alta definição, interface homem-máquina simples, fácil de operar.programação rápidaFácil de aprender, trabalhadores comuns podem montar.


● Esqueleto de liga de alumínio, placa de proteção acrílica importada, bela e forte no sentido da tecnologia, operação visual para melhorar o fator de segurança da produção.



Especificação técnica



Eficiência da produção 3000 PCS/h Fonte de solda Transistores/multipulsores (opcional)
Espessura da solda 0.02-0.3MM Tipo de refrigeração Refrigeração por circulação forçada de água
Traço de solda do eixo XY 400MM*600MM Modo de movimento Continuidade automática
Precisão de soldagem do eixo XY 0.1MM Pressão de solda 5 kg/F
Materiais de eléctrodos Alumínio de cobre Dimensões da máquina 1400*1000*1680MM
Rotação da cabeça de solda Não Peso da máquina 330 kg
Especificação da fonte de alimentação Sistema de transmissão automática Cenários de aplicação Soldadura de baterias cilíndricas



Função Introdução



1- Ecrã táctil HD.

Display em tempo real de dados de soldagem, localização do buraco de soldagem. Configurações de parâmetros do sistema são fáceis de aprender. Suporte de programação manual, mapas CAD, importar caminhos de juntas de solda, para programação rápida.

18650 Bateria de lítio Pack máquina de soldagem de ponto 8 eixo controle de precisão 0



2Sistema de arrefecimento:

Dispersão de calor por circulação de água, soldagem instantânea de alta corrente, a cabeça de soldagem mantém sempre uma temperatura constante,reduzindo eficazmente a perda de pinos de solda e melhorando o efeito de solda.

18650 Bateria de lítio Pack máquina de soldagem de ponto 8 eixo controle de precisão 1



3Fornecimento de energia para solda de transistores

A saída de energia de soldagem é a fonte de energia mais estável, exibição em tempo real da tensão de soldagem e da forma de onda da corrente, a corrente aumentando rapidamente, pode alcançar soldagem de alta qualidade em pouco tempo.

18650 Bateria de lítio Pack máquina de soldagem de ponto 8 eixo controle de precisão 2



Descrição do fluxo de ação do dispositivo



A célula de bateria / suporte / bateria pedaço de níquel é carregado no dispositivo -- o dispositivo é colocado na posição de detecção -- o dispositivo automaticamente localiza



- soldar o dispositivo na posição de extracção (selecionar o método de descarga: para a frente para a frente para fora, para a frente para a frente para fora) -- retirar a bateria



do dispositivo -- e o próximo ciclo de produção é realizado



precauções de funcionamento
  • O mesmo conjunto de baterias (programação manual) só pode ser de solda pontual horizontal ou de solda pontual vertical, e não pode ter simultaneamente solda pontual horizontal e vertical no mesmo grupo de baterias.(Se forem necessárias especificações de soldagem por pontos múltiplas, por favor, faça programação CAD.)
  • O mesmo pacote de bateria só pode escolher soldagem ponto pin plano ou soldagem ponto convexa
  • Em um pacote de baterias, a superfície de soldagem pontual deve ser flush e da mesma altura
  • Limpe regularmente a face final da agulha de soldagem pontual
  • A máquina inteira adota sistema de controle de computador.
Caso de aplicação



1.Bateria de armazenamento de energia 2. Bateria de bicicleta elétrica 3. Bateria de ferramenta elétrica

18650 Bateria de lítio Pack máquina de soldagem de ponto 8 eixo controle de precisão 3     18650 Bateria de lítio Pack máquina de soldagem de ponto 8 eixo controle de precisão 4      18650 Bateria de lítio Pack máquina de soldagem de ponto 8 eixo controle de precisão 5
