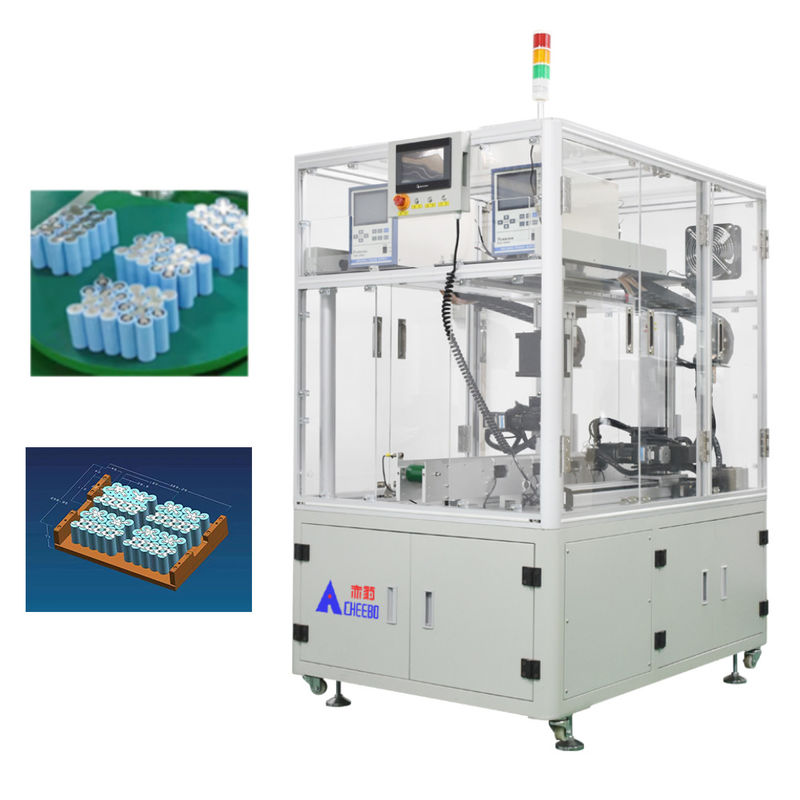

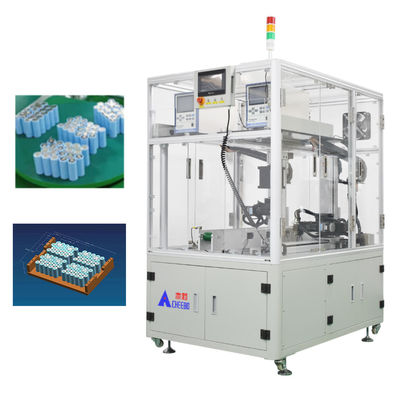

Automatic Lithium Battery Cell Spot Welder Double Sided Assembly Machine

Máquina automática de montagem de células de bateria de lítio

  • Realçar

    Soldador automático por ponto de célula de bateria

    ,

    soldador automático de célula de bateria de dupla face

    ,

    máquina automática de montagem de bateria de íon de lítio

  • Características do produto
    Soldadura frente e verso
  • Velocidade de solda
    3600pcs/h
  • Nome do produto
    máquina de soldadura frente e verso do ponto da bateria de lítio 8-axis
  • Fonte de alimentação de solda
    Opcional
  • Características da cabeça de soldadura
    Cabeça de solda elétrica
  • Espessura de solda máxima
    0.3 mm
  • Lugar de origem
    Guangdong, China
  • Marca
    CHEEBO Technology
  • Certificação
    CE certification
  • Número do modelo
    CBMN8-5036
  • Quantidade de ordem mínima
    1 grupo
  • Preço
    NEGOTIABLE
  • Detalhes da embalagem
    Caso de madeira da umidade-prova marinha
  • Termos de pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Habilidade da fonte
    10 séries/séries por semana

Máquina automática de montagem de células de bateria de lítio

Máquina automática de montagem de células de bateria de lítio


Introdução do equipamento



● Soldadora automática de bateria de lítio com cabeça de soldagem rotativa de precisão elétrica auto-desenvolvida que pode girar 135° para soldagem,com um diâmetro superior a 50 mm,.


● O soldador de bateria de lítio de dois lados CBMN8-5036 pode ser operado independentemente na plataforma esquerda e direita e o caminho de soldagem pode ser definido independentemente de acordo com diferentes necessidades de soldagem.


● Soldadura a freio, alarme automático do equipamento de falsas soldaduras, soldadura automática de preenchimento de área, ajuste manual de soldadura de preenchimento de ponto único.


● Adotar módulo HIWIN com alta precisão, baixo ruído, deslizamento suave e durável.


● Com uma estrutura de projeto direta (ou seja, saída para a frente e para a frente, ou saída para a frente e para trás), pode ser ligado diretamente à linha de produção para utilização.Pode ser retirado ao lado da linha de produção..


● O equipamento de montagem de baterias de íons de lítio adota um ecrã LCD sensível ao toque de alta definição, com interface homem-máquina simples e operação fácil.velocidade de programação rápidaFácil de aprender, pode ser montado por trabalhadores comuns.


● Função de comutação de energia, pode armazenar 4 grupos de modos de energia, alternar automaticamente energia de soldagem diferente para diferentes materiais.


● Função de contagem de produção, defina a quantidade de produção e pare automaticamente quando a produção terminar.


● Função de compensação de pinos de soldagem, defina o número de pinos de soldagem e lembre automaticamente a manutenção dos pinos de soldagem após o número de vezes atingido.


● Função de depuração manual, pode ajustar a cabeça de soldagem e salvar os parâmetros de soldagem em ponto de cada ponto (conveniente para modificar as coordenadas do ponto de soldagem),também pode usar a função de calibração de uma tecla para ajustar.


● Esqueleto de liga de alumínio, placa de proteção acrílica importada, bonita e elegante, forte senso de tecnologia, operação visual para melhorar o fator de segurança da produção.



Especificação técnica



Eficiência da produção 3000 PCS/h Fonte de solda Transistores/multipulsores (opcional)
Espessura da solda 0.02-0.3MM Tipo de refrigeração Refrigeração por circulação forçada de água
Traço de solda do eixo XY 400MM*600MM Modo de movimento Continuidade automática
Precisão de soldagem do eixo XY 0.1MM Pressão de solda 5 kg/F
Materiais de eléctrodos Alumínio de cobre Dimensões da máquina 1400*1000*1680MM
Rotação da cabeça de solda Não Peso da máquina 330 kg
Especificação da fonte de alimentação Sistema de transmissão automática Cenários de aplicação Soldadura de baterias cilíndricas




Função Introdução

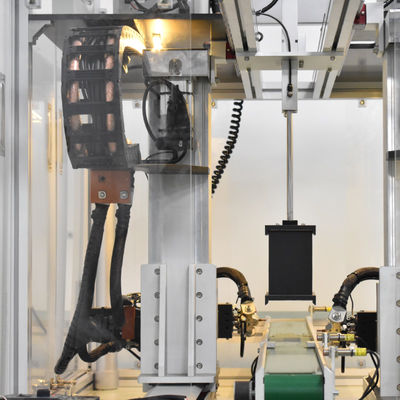

1. Cabeça de soldadura elétrica giratória

O sonotrodo pode ser girado 135° para solda, adequado para folhas de níquel de forma especial, e também tem uma função de pin anti-aderência.que pode monitorizar e controlar a pressão de saída instantânea da cabeça de solda.



Máquina automática de montagem de células de bateria de lítio 0



2Fornecimento de energia para solda de transistores

A saída de energia de soldagem é a fonte de energia mais estável, exibição em tempo real da tensão de soldagem e da forma de onda da corrente, a corrente aumentando rapidamente, pode alcançar soldagem de alta qualidade em pouco tempo.



Máquina automática de montagem de células de bateria de lítio 1



2- Ecrã táctil HD.

Display em tempo real dos dados de solda, localização do buraco de solda.
Suporte de programação manual, mapeamento CCD, importar caminho da junção da solda para alcançar uma programação rápida.



Máquina automática de montagem de células de bateria de lítio 2



Caso de aplicação



1.Bateria de armazenamento de energia 2. Bateria de bicicleta elétrica 3. Bateria de ferramenta elétrica



Máquina automática de montagem de células de bateria de lítio 3     Máquina automática de montagem de células de bateria de lítio 4      Máquina automática de montagem de células de bateria de lítio 5



Perguntas frequentes



P: Qual é a quantidade mínima de encomenda?

R: Não temos quantidade mínima de encomenda. Quer seja uma encomenda de 1 ou 100, apoiá-lo-emos de todo o coração.



P: Como instalar e operar a máquina?

R: Os nossos técnicos instalaram a máquina antes do envio. Para a instalação de alguns widgets, enviaremos vídeos de formação detalhados e manuais de utilização aleatoriamente.95% dos clientes podem aprender sozinhos.



P: Não sei qual é o melhor para mim?

R: Por favor, forneça-nos as seguintes informações:

1) Modelo e tipo de bateria.

2) Material de solda e espessura da solda

3) Indústria comercial: temos muita experiência em vendas e podemos aconselhá-lo.



P: Como é a sua fábrica em termos de controlo de qualidade?

R: A qualidade vem em primeiro lugar. Mais de 20 testes serão realizados em cada unidade. Depois de todos os testes serem aprovados, nosso QC testará o desempenho da soldagem.



P: O que posso fazer se a máquina falhar?

R: Se encontrar tais problemas, contacte-nos o mais rapidamente possível.Responderemos o mais rápido possível dentro de 24 horas para resolver o seu problema.
