Battery Pack Assembly Line Cylindrical Cell Lithium Battery Production Line

Linha de montagem de baterias Linha de produção de baterias de lítio de célula cilíndrica

  • Realçar

    Cadeia de fabricação do bloco da bateria do PLC

    ,

    Cadeia de fabricação do bloco de 21700 baterias

    ,

    21700 lítio Ion Battery Production Line

  • Sistema de controlo
    PLC
  • Materiais
    Liga de alumínio
  • Sistema de Operação
    Janela
  • Capacidade de produção
    Alto
  • Velocidade de produção
    3000-4000pcs/h
  • Nome do produto
    Linha de produção cilíndrica do bloco da bateria de lítio
  • Lugar de origem
    Guangdong, China
  • Marca
    CHEEBO Technology
  • Certificação
    CE certification
  • Número do modelo
    CBZD-2540
  • Quantidade de ordem mínima
    1 grupo
  • Preço
    NEGOTIABLE
  • Detalhes da embalagem
    O caso de madeira
  • Tempo de entrega
    30 dias do trabalho
  • Termos de pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Habilidade da fonte
    1 grupo/grupo por Semana

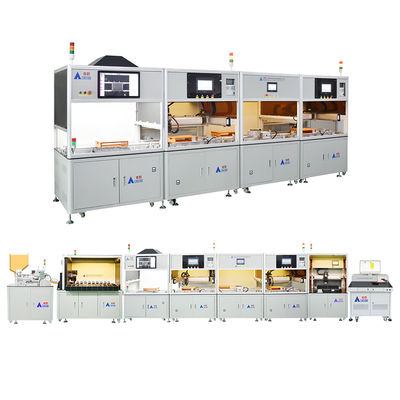

Linha de montagem de baterias Linha de produção de baterias de lítio de célula cilíndrica

Linha de montagem de baterias Linha de produção de baterias de lítio de célula cilíndrica


Introdução do equipamento

● This lithium battery pack production line is suitable for the battery pack assembly production of household appliances/electric bicycles/power tools/garden tools/energy storage power supplies and other products.


● Adotar um projeto modular: cada dispositivo pode ser automaticamente ligado para uso, também pode ser usado sozinho, combinação livre, de acordo com a demanda.


● A linha de montagem de produção de baterias de lítio é um sistema de controlo de movimento de vários eixos desenvolvido por especialistas em automação moderna, com transmissão de precisão e controlo motor de mecanismos automáticos,controlo efetivo em tempo real dos equipamentos de produção automatizados.


● Linha de montagem de baterias de lítio A linha de montagem de baterias de lítio é adequada para 18650, 21700, 26650, 32700 e outras linhas de montagem de baterias cilíndricas.


● Mecanismo automático de alimentação da célula: o manipulador agarra automaticamente a célula e a coloca na pista designada.


● Máquina de papel de cevada de núcleo: utilizando um motor passo-a-passo e um cilindro de controlo PLC para completar a pasta de papel de cevada de núcleo final com eletrodo positivo.Máquina de cortar de cilindroAs fatias são feitas de aço de alta velocidade com alta resistência ao desgaste.


● Sortador de bateria: com função de armazenamento de dados de código de digitalização de células.Equipamento de triagem automática adequado para ensaios de tensão e resistência interna de baterias cilíndricas de várias especificaçõesÉ compatível com 18-21 (diâmetro) e 65-70 (longo).


● Equipamento de inspecção de visão CCD: sistema de inspecção de visão multifuncional baseado na câmara industrial CCD e na tecnologia de visão automática.


● Máquina automática de soldagem por ponto de bateria: adequada para soldagem por ponto de bateria cilíndrica de várias especificações, utilizando soldagem por ponto automática unilateral.


● Sistema de rotação do aparelho: detecção automática do aparelho para atingir a posição, o mecanismo de rotação de fixação rotativa, de modo que o aparelho refluxo para o próximo programa.


● Caminho de retorno incorporado, após a conclusão da montagem, desmontando manualmente o dispositivo, o dispositivo é colocado no caminho de retorno,o dispositivo é automaticamente devolvido à estação anterior, e a pista de soldagem é colocada após montagem manual.



Especificação técnica



Método de trabalho

Motor passo a passo + pneumático Dimensões da máquina 1275*860*1524MM
material estrutural liga de alumínio Peso da máquina 150 kg
Especificação da fonte de alimentação Sistema de transmissão automática Cenários de aplicação Autocolante de célula cilíndrica
Eficiência da produção 60 a 70 ppm Especificação da fonte de ar 1/CFM
Especificações aplicáveis das baterias 18650/21700/21650 Taxa de aprovação ≥ 95%
Eficiência do adesivo ≥ 60 ppm Modo de transmissão Máquina de manobras
Material compatível Papel de cevada, papel de autocarro rápido, papel de arroz glutinoso, adesivos de proteção RET, etc. Velocidade máxima de impacto 99.99%

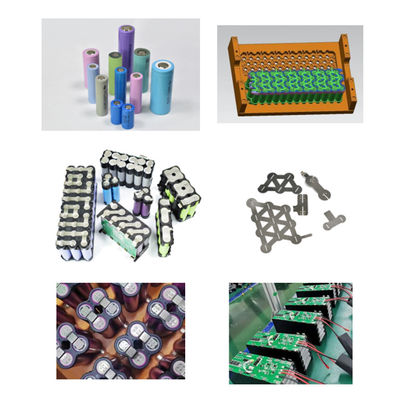

Caso de aplicação



1.Bateria de armazenamento de energia 2. Bateria de bicicleta elétrica 3. Bateria de ferramenta elétrica

Linha de montagem de baterias Linha de produção de baterias de lítio de célula cilíndrica 0         Linha de montagem de baterias Linha de produção de baterias de lítio de célula cilíndrica 1                  Linha de montagem de baterias Linha de produção de baterias de lítio de célula cilíndrica 2



Introdução ao processo



A bateria é carregada na colcha da máquina de pasta de papel →→ automaticamente colar o elétrodo positivo



autocolante →→ a bateria entra automaticamente no separador →→ o separador varre os dados do teste para arquivamento →→



A bateria é enviada para o reservatório de recepção correspondente → Os trabalhadores retiram o dispositivo de carga em grupos →



empurrar a tela de detecção de polaridade automática CCD → a correção manual não qualificada é enviada automaticamente →



Os trabalhadores cobrem a placa superior da luminária →→ empurrar o soldador de ponto Soldadura automática de ponto no lado A→→



A máquina vira automaticamente para o lado B para a conclusão da soldagem →→ Retire o dispositivo da bateria soldada



e devolvê-lo para a frente para entrar no próximo anel de escape →→ Instalar a placa BMS após a solda do pacote de baterias



inspecção →→ Soldadura automática ou manual da placa BMS → Trabalhadores na linha e instalação de materiais auxiliares →→



Teste os parâmetros da bateria não passar na inspecção. →→ Enviar inspecção de envelhecimento para oficina de envelhecimento →→



Embalagem



Diagrama de planeamento da linha de produção

Linha de montagem de baterias Linha de produção de baterias de lítio de célula cilíndrica 3
